ວິທີການເລືອກເຄື່ອງຕັດວົງຈອນທີ່ຖືກຕ້ອງເພື່ອສະຫນອງການປ້ອງກັນວົງຈອນສັ້ນແລະ overload?

ສະຖານະການທີ່ແຕກຕ່າງກັນຮຽກຮ້ອງໃຫ້ມີປະເພດທີ່ແຕກຕ່າງກັນຂອງເຄື່ອງຕັດວົງຈອນເພື່ອຮັບປະກັນການປົກປ້ອງທີ່ເຫມາະສົມແລະຄວາມສະດວກໃນການຕິດຕັ້ງ:

ສະຖານະການທີ່ຢູ່ອາໄສ/ພົນລະເຮືອນ

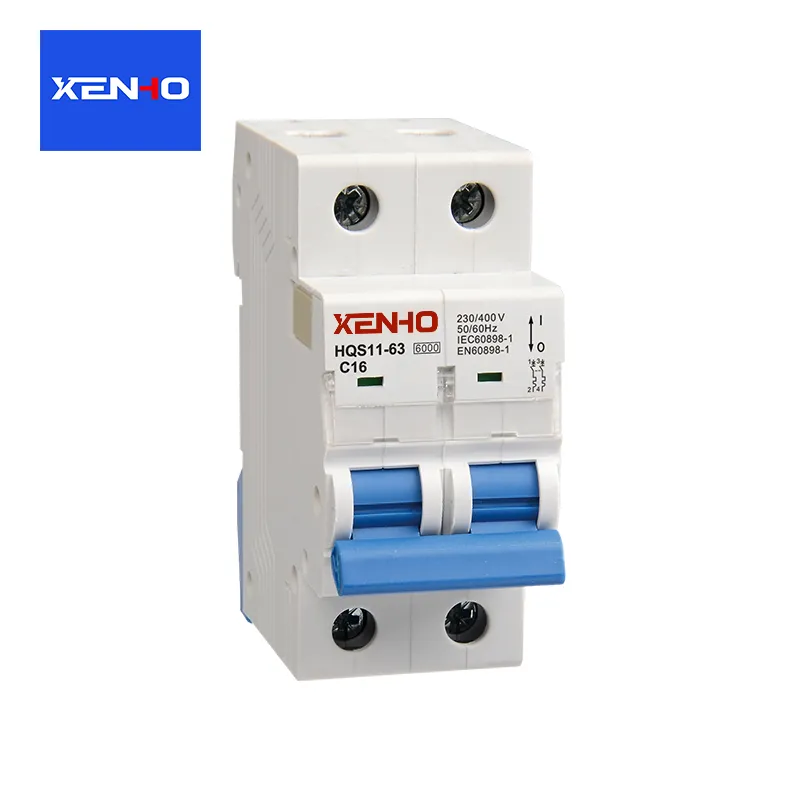

ເລືອກວົງຈອນຂະໜາດນ້ອຍ Breakers(MCB)

ຄຸນນະສົມບັດ: ຂະຫນາດນ້ອຍ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ການກໍ່ສ້າງໃນ tripping ສະນະແມ່ເຫຼັກຄວາມຮ້ອນ (ສະຫນອງການ overload ແລະປ້ອງກັນວົງຈອນສັ້ນ), ເຫມາະສໍາລັບ DIN rail mount ໃນກ່ອງແຈກຢາຍ;

ຄໍາແນະນໍາການເລືອກ: ໃຊ້ B-curve ສໍາລັບວົງຈອນເຮັດໃຫ້ມີແສງ, C-curve ສໍາລັບ socket / ວົງຈອນເຄື່ອງປັບອາກາດ, ແລະ C / D-curve ສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າສູງ (ເຊັ່ນ: ເຄື່ອງປັບອາກາດ 3P).

 ສະຖານະການອຸດສາຫະກຳ/ການຄ້າ (ກະແສໂຫຼດສູງ)

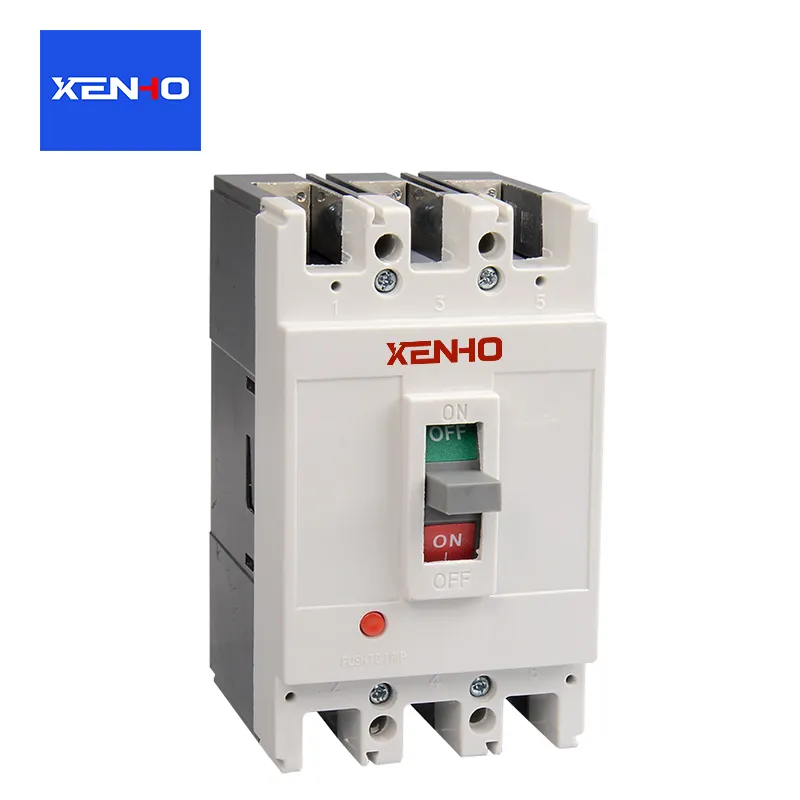

ປັດຈຸບັນ 63~630A: ເລືອກMolded Case Breakers(MCCB), ສະຫນັບສະຫນູນການດໍາເນີນງານຄູ່ມື / ໄຟຟ້າ, ຄວາມອາດສາມາດ breaking ທີ່ເຂັ້ມແຂງ, ແລະການເຮັດວຽກທີ່ສາມາດຂະຫຍາຍໄດ້ດ້ວຍອຸປະກອນເສີມ;

ປັດຈຸບັນ >630A: ເລືອກເຄື່ອງຕັດວົງຈອນທາງອາກາດ(ACB), ນໍາໃຊ້ສໍາລັບສາຍຂາເຂົ້າ / ສາຍລົດເມຢູ່ໃນຫ້ອງຈໍາຫນ່າຍພະລັງງານ, ສະຫນອງການປົກປ້ອງຄັດເລືອກເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດໄຟຂະຫນາດໃຫຍ່ໃນໄລຍະຄວາມຜິດ.

 ສະຖານະການຄວາມຕ້ອງການຄວາມປອດໄພສ່ວນບຸກຄົນທີ່ມີຄວາມຊຸ່ມຊື່ນ / ສູງ

ເລືອກຕົວຕັດວົງຈອນປະຈຸບັນທີ່ເຫຼືອ(RCBO), ປະສົມປະສານການປ້ອງກັນການຮົ່ວໄຫຼບົນພື້ນຖານຂອງ MCB, ສະຫນອງການປ້ອງກັນສາມຄັ້ງຕໍ່ "ການໂຫຼດເກີນ + ວົງຈອນສັ້ນ + ການຮົ່ວໄຫຼ", ເຫມາະສໍາລັບຫ້ອງນ້ໍາ, ເຮືອນຄົວ, ແລະວົງຈອນນອກ.

ຈຸດສໍາຄັນເພື່ອຫຼີກເວັ້ນການໃນເວລາທີ່ເລືອກ breakers ວົງຈອນ

ຫຼີກເວັ້ນການ "oversizing": ການນໍາໃຊ້ breaker ວົງຈອນທີ່ມີອັດຕາຂະຫນາດໃຫຍ່ເພື່ອປ້ອງກັນວົງຈອນກະແສໄຟຟ້າຂະຫນາດນ້ອຍ (ເຊັ່ນ: 100A MCB ປ້ອງກັນວົງຈອນແສງສະຫວ່າງ 10A) ຈະສົ່ງຜົນໃຫ້ຄວາມລົ້ມເຫຼວຂອງການເດີນທາງໃນໄລຍະການ overload / ວົງຈອນສັ້ນ;

ຄວາມອາດສາມາດຂອງ breaking ບໍ່ສາມາດ " under-specified ": ຂາເຂົ້າຕ້ອງເລືອກຄວາມອາດສາມາດ breaking ລະດັບສູງ (e.g., 10kA), ຖ້າບໍ່ດັ່ງນັ້ນ breaker ວົງຈອນອາດຈະ explode ໃນໄລຍະວົງຈອນສັ້ນ;

ການເລືອກເສັ້ນໂຄ້ງທີ່ບໍ່ຖືກຕ້ອງແມ່ນຄວາມຜິດພາດຫຼັກ: ການໃຊ້ B-curve ສໍາລັບວົງຈອນມໍເຕີຈະເຮັດໃຫ້ເກີດຄວາມລົບກວນເລື້ອຍໆ, ແລະການໃຊ້ເສັ້ນໂຄ້ງ D ສໍາລັບວົງຈອນເຮັດໃຫ້ມີແສງຈະຫຼຸດລົງຄວາມອ່ອນໄຫວຂອງການປ້ອງກັນ overload.
